Защита труб от замерзания
Обогрев и поддержание температуры в трубах
В кабельных системах обогрева трубопроводов нагревательный кабель используется для компенсации теплопотерь через теплоизоляцию.
Восполнение теплопотерь поддерживает температуру продукта внутри трубы на постоянном уровне.
Это предохраняет жидкость от замерзания и повреждения трубы. Система может включаться с помощью контактора, термодата , термостатом, контролирующим температуру или напрямую.
В то время как существует множество способов установки нагревательного кабеля, возможны действия, которые могут быть опасны для персонала и оборудования.
Пожалуйста, будьте внимательны, чтобы избежать следующих проблем:
- Не скручивайте вместе токонесущие жилы с обоих концов кабеля, это приведет к короткому замыканию.
- Изолируйте черный полимер вокруг токонесущих жил, он токопроводящий и к нему следует относиться как к проводнику.
- Все электрические соединения в системе должны быть влагоизолированными для предотвращения искрения и возможности возникновения пожара.
- Все соединения кабелей и электрических проводов должны быть соответствующим образом защищены от влаги.
- Не используйте греющие кабели при температурах, максимально для них допустимых, это может значительно сократить срок службы кабеля.
- Немедленно заменяйте любой поврежденный греющий кабель или компоненты. Отказ одного элемента (теплоизоляция, кабель и т.д.) может привести к отказу всей системы.
- Особые среды применения (наличие взрывоопасной пыли или газов) требуют применения специальных кабелей (комплектующих).
- Любая область установки, имеющая взрывоопасные газы (химическая, нефтехимическая промышленность) или взрывоопасную пыль (угольную или зерновую) требует применения специальных кабелей, соединительных компонентов и систем управления, разрешенных для применения в этих областях.
- Установка неподходящего оборудования может привести к пожару или взрыву.
Планирование
Начало монтажных работ по установке Кабельной Системы Обогрева (КСО) необходимо координировать с работами, проводимыми с трубами, изоляцией, электрической и инструментальной частью системы трубопроводов.
Их можно начать только после того, как основные механические работы выполнены. Испытание трубы под давлением и установка инструментов должны быть выполнены до того, как начнется монтаж кабеля.
Расположение кабеля
Нагревательный кабель может быть установлен прямо вдоль трубы, или спирально. Спиральная установка используется в тех случаях, когда ограничен выбор типов кабеля.
Линейная установка кабеля

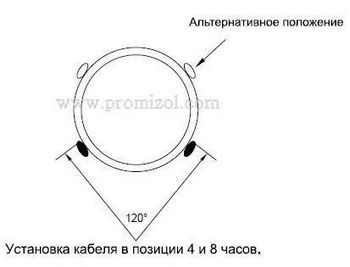

При установке кабеля вдоль тубы, кабель необходимо располагать в нижней части трубы. Это поможет избежать механических повреждений кабеля.
Спиральная установка кабеля
При спиральной установке количество кабеля на погонный метр трубы увеличивается
Количество кабеля = Длина трубы x Спиральный фактор

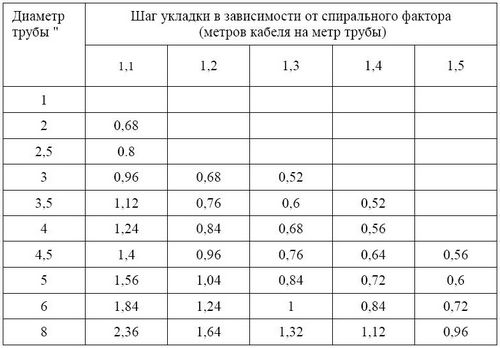

Таблица позволяет правильно определить шаг в зависимости от диаметра трубы и спирального фактора
Типы крепления кабеля
При обычной установке СРК может быть прикреплен к трубе
стекловолоконной клейкой лентой

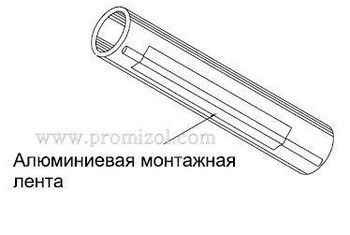

алюминиевой лентой
Могут также применяться пластиковые хомуты, если допустимая температура использования хомута аналогична или выше рабочих и максимально возможных температур СРК и трубопровода. Кабель следует плотно прикрепить к трубе на расстоянии 305 мм.
Примечание:
1. Во избежание возможного повреждения кабеля не прикрепляйте кабель металлическими
полосками, проволокой, виниловой лентой или обычной клейкой лентой.
2. Алюминиевая клейкая лента применяется только, если это определено в проекте. Обычно
она применяется на пластиковых трубах для преодоления теплоизоляционного эффекта пластика.
Резка греющего кабеля
Не отрезайте греющий кабель пока он не прикреплен к трубопроводу. Убедитесь, что оставлены припуски на соединительные и концевые муфты, элементы трубопровода:
опора трубопровода
вентиль, оставив технологический запас на случай замены вентиля или задвижки и т.п.). Нагревательный кабель не повреждается при уменьшении длины. Если кабель оставляется на длительное время, то защитите все концы кабеля от влажности и механических повреждений.
Компенсация дополнительных теплопотерь
Примечания:
1. Номинальная длина кабеля в см. Добавление кабеля для компенсации дополнительных теплопотерь на различных элементах трубы.
2. Значения выше основаны на средних размерах элементов трубопровода при условии, что толщина теплоизоляции на элементах будет такой же как и на трубе. Номинальная длина добавочного куска нагревательного кабеля для каждого частного случая может быть рассчитана как, показано на этой схеме, плюс длина фланец-к-фланцу для этого элемента.
3. Для фланцевого вентиля сначала выбирают тип вентиля, затем добавляют одну пару фланцев для расчета добавочного количества нагревательного кабеля.
Ниже показаны подробности установки кабеля в различных случаях:
Теплоизоляция
Предустановочная проверка
Осмотрите греющие кабели, компоненты на предмет правильности установки и наличия повреждений.
В частности, проверьте, что:
- Необходимое дополнительное количество греющего кабеля установлено на каждом вентиле, фланце, опоре и т.п., и что там нет физических повреждений, зарубок, вмятин. Если количество кабеля больше, чем определено в спецификации, это не проблема из-за эффекта саморегуляции кабеля.
- Все соединительные, концевые муфты и комплекты установлены правильно, в том числе и корпуса комплектов подключения к сети.
Установка
Обязательно проверьте, чтобы тип и толщина применяемой теплоизоляции соответствовали указанным в проекте.
Изменение толщины и типа изоляции может потребовать изменения удельной мощности применяемого греющего кабеля. Проверьте, что весь трубопровод, включая проходы сквозь стены, фитинги и т.п., полностью изолирован.
Защита от перенапряжения
Автоматический выключатель выбирается в соответствии с рекомендацией производителя кабеля.
Защита от тока утечки
Устройство защитного отключения требуется для всех нагревательных систем (по ПУЭ). Обычно 30мА УЗО требуются из-за емкостной утечки
в конструкции греющего кабеля.
Защита от влаги
Проникновение влаги - единственный наибольший источник проблем в системах кабельного обогрева, следовательно, необходимо особенно внимательно отнестись к соответствующей влагоизоляции всех электрических соединений и муфт.
Герметизирующие комплекты обеспечат необходимую защиту греющего кабеля от влаги, когда применяются согласно инструкциям, входящим в комплект.
Все другие электрические соединения (подключения кабеля к сети, контакты термостатов, автоматических выключателей и т.п.) должны быть изолированы соответствующим образом. Применяйте или клеевые термоусадочные трубки или гидроизолирующие аэрозоли на всех соединениях для исключения возможного проникновения влаги. Герметик также увеличит стойкость к коррозии на открытых металлических деталях.
Время нагрева
Нагревательная способность (способность подогреть трубу и ее содержимое быстро) обычно не закладывается в систему.
При холодном старте необходимо учитывать определенное время для нагрева трубы.
Если есть ограничения по подводимому питанию, то фактор разновременности может быть использован при холодном пуске (запуске системы при очень низкой температуре воздуха).
Для этого цепи греющих кабелей подключают в шахматном порядке, чтобы они включались последовательно, а не все сразу.
