Обогрев и защита кровли от снега и льда

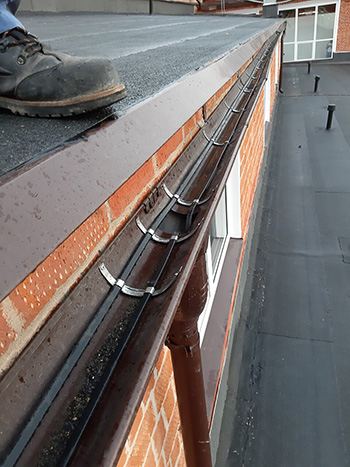

Кабель для водосточного желоба

В зависимости от диаметра желоба, площади кровли подбирается мощность и количество нагревательной ленты (саморегулирующийся или резистивный кабель)

Нагревательные кабели для КСО кровли.

В КСО кровли эффективно используют как саморегулирующиеся, так и резистивные нагревательные кабели. Саморегулирующийся кабель обеспечивает экономию электроэнергии при эксплуатации и за счет большей надежности повышает общую надежность и долговечность системы. Однако не везде его использование обеспечивает хорошую эффективность. Например, на плоских участках кровли гораздо лучше показывает себя резистивный кабель.
Необходимо учитывать, что для КСО кровель кабель должен обладать несколькими важными характеристиками:
• Высокая стойкость к ультрафиолету
• Высокая морозостойкость и стойкость к перепадам температуры
• Прочность и эластичность
• Влагостойкость
Наиболее подходящие нагревательные кабели для задач обогрева кровли:

Влияние наледи на эксплуатацию кровель

Наличие большого количества снега на кровлях явление привычное для большинства регионов нашей страны и при качественно спроектированной и выполненной кровле опасностей не представляющее.

Образование льда, напротив, вызывает ряд негативных последствий:

1 Наличие льда увеличивает механическую нагрузку на конструктивные элементы, и сокращает срок службы кровли.
2 Образование льда часто ведет к повреждению кровли, желобов, воронок и других элементов. Стоимость ремонта кровли может оказаться довольно большой.
3 Массы льда при падении повреждают элементы конструкции кровли и фасадов, при неблагоприятных обстоятельствах возможно травмирование людей и повреждение припаркованных рядом со зданием автомобилей.
4 При сезонных колебаниях температуры и оттепелях на кровле образуется вода, но ледяные дамбы не дают ей уходить. В местах задержки воды образовываются протечки с повреждением верхних этажей и фасадов.

Даже если не касаться трагических вариантов, стоимость ежегодных ремонтов кровли, водостоков, а в отдельных случаях и фасадов может быть весьма значительной.

Кабельные системы на основе нагревательного кабеля (КСО) предохраняют кровлю от повреждений и позволяют значительно экономить расходы на эксплуатацию здания, т.к. правильно рассчитанная и эксплуатируемая система полностью исключает возникновение ледяных масс на кровле и водостоках.

Причины образования льда на крыше

Существуют две основные причины образования льда на кровлях: сезонных и суточные перепады температур.
При зимних оттепелях или в период межсезонья температура часто меняется с положительной на отрицательную в течение суток.
Вода, образовавшаяся из снега на поверхности кровли и желобах, не успевает полностью сойти естественным путем, и замерзает, образовывая ледяные дамбы.
Так как для растапливания льда требуется много тепла, часто за следующий цикл потепления ледяные образования не успевают растаять, но собирают большое количество воды.
Со временем процесс принимает лавинообразный характер.
В феврале, марте сильное влияние оказывают солнечные лучи.
Наиболее сильно эффект нагрева солнцем проявляется на южной стороне кровли.

Собственное тепловыделение с поверхности кровли.

Из-за дефектов конструкции, связанных с ошибками проектирования или ошибками монтажа, или из-за наличия источников тепла в подкровельном пространстве возможно образование больших масс льда.

Основные причины появления тепловых потоков на поверхность кровель следующие:
1. Ошибки в подборе теплоизоляции, паро-гидроизоляции.
2. Отсутствие вентиляции подкровельного пространства, или его неправильное выполнение.
Отсутствие вентиляции, например, может приводить к появлению сосулек по всему капельнику.
3. Тепловые мостики (стены).
4. Технологическое оборудование с сильным тепловыделением (системы вентиляции или кондиционирования) в подкровельном пространстве.
5. Трубы с горячей водой в подкровельном пространстве.
При всем многообразии причин, проявление тепловых потоков на кровле – образование льда.
Все подобные кровли принято называть «теплыми».

Общая реализация

Основная задача КСО кровли – не дать воде скапливаться на поверхности кровли и замерзать.
Для этого по всем путям естественного схода воды необходимо проложить греющий кабель.
Выделяющееся тепло не дает образовываться льду.
Очевидно, что включать кабель необходимо только тогда, когда это действительно необходимо.
Снег, как правило, идет в небольшом температурном диапазоне – от +2 °С до -10 °С.
Необходимо учитывать, что в регионах центральной России, не редки снегопады и в -15 °С, но снег при таких температурах не должен таять на кровле.
Если даже при таких температурах образуется лед, это значит, что кровля «очень» теплая и придется держать систему включенной даже при таких температурах.
В идеале необходимо не только ориентироваться на температуру, но и определять момент снегопада или таяния снега на кровле.

Зоны установки нагревательного кабеля:

Нагревательный кабель прокладывается по путям схода талой воды, а так же в местах образования наледей (если кровля эксплуатировалась и такие места уже известны).

Наиболее характерны следующие элементы кровель:

1) Желоба: Одна или несколько ниток кабеля пропускается по всей длине желобов и водостоков.
Погонная мощность кабелей подбирается в зависимости от диаметра водостоков.

2) Водосточные трубы: Обогревается вся длина труб, при этом на входной воронке и выходе трубы необходимо делать дополнительныое усиление.
Мощность кабеля выбирается исходя из диаметра труб.

Ендова

В ендовах кабель прокладывается вверх и вниз, минимум на метр.
Рекомендованная протяженность укладки кабеля – 2/3 длины ендовы.

Скат и карниз крыши

При наличии проблем по карнизу кабель прокладывается «змейкой» по кромке.
Ширина шага для мягких кровель рассчитывается исходя из мощности кабеля и потребляемой мощности на м2, для металлических кровель шаг делается кратным рисунку кровли.
Высота треугольника выбирается так, чтобы на поверхности не оставалось холодных зон, где происходит образование наледей.
Часто бывает необходимо пускать ещё одну нитку по капельнику или кромке кровли.

Капельник

Кабель прокладывается по капельнику по линиям отрыва воды. Количество ниток зависит от конструкции капельника. От 1 до 3 ниток греющего кабеля.

Чердачные и слуховые окна

Кабель укладывается по периметру окна, а также «змейкой» под окном, чтобы обеспечить сход талой воды в желоб.

Мансандрные окна на скатной кровле

Проблема решается прокладыванием «змейки» под окном.
Желательно, чтобы высота укладки не превышала 80 см.
Если необходимо, то кабель прокладывается также и по периметру.

Примыкание кровли к "теплой стене"

Примыкание к «теплым» стенам обогревается на 2/3 длины, так же как и ендовы.
Как правило достаточно 2-х ниток кабеля.
В случае больших тепловых потерь, большой протяженности участка, и особенно наличие «карманов», где скапливается снег возможно увеличение количества кабеля.

Плоская кровля- сливная воронка

На плоских кровлях опасность представляет обмерзание сливных воронок внутренних или внешних.

Как правило, требуется обогревать именно их.

Однако бывает необходимо обогревать и внутренние углы кровли.
В случае, когда водостоки расположены внутри теплых помещений, достаточно опустить петлю кабеля в трубу на 0,5…2 метра, в зависимости от контрукции.

Саморегулирующиеся:

Марка кабеля	Серия
Nelson	SLT-2, CLT, CLTR, LT
Fujikura	PGC, PGL

Резистивные:

Марка	Серия
Thermopads	Готовые комплекты IQ Therm SMC
